Mô tả

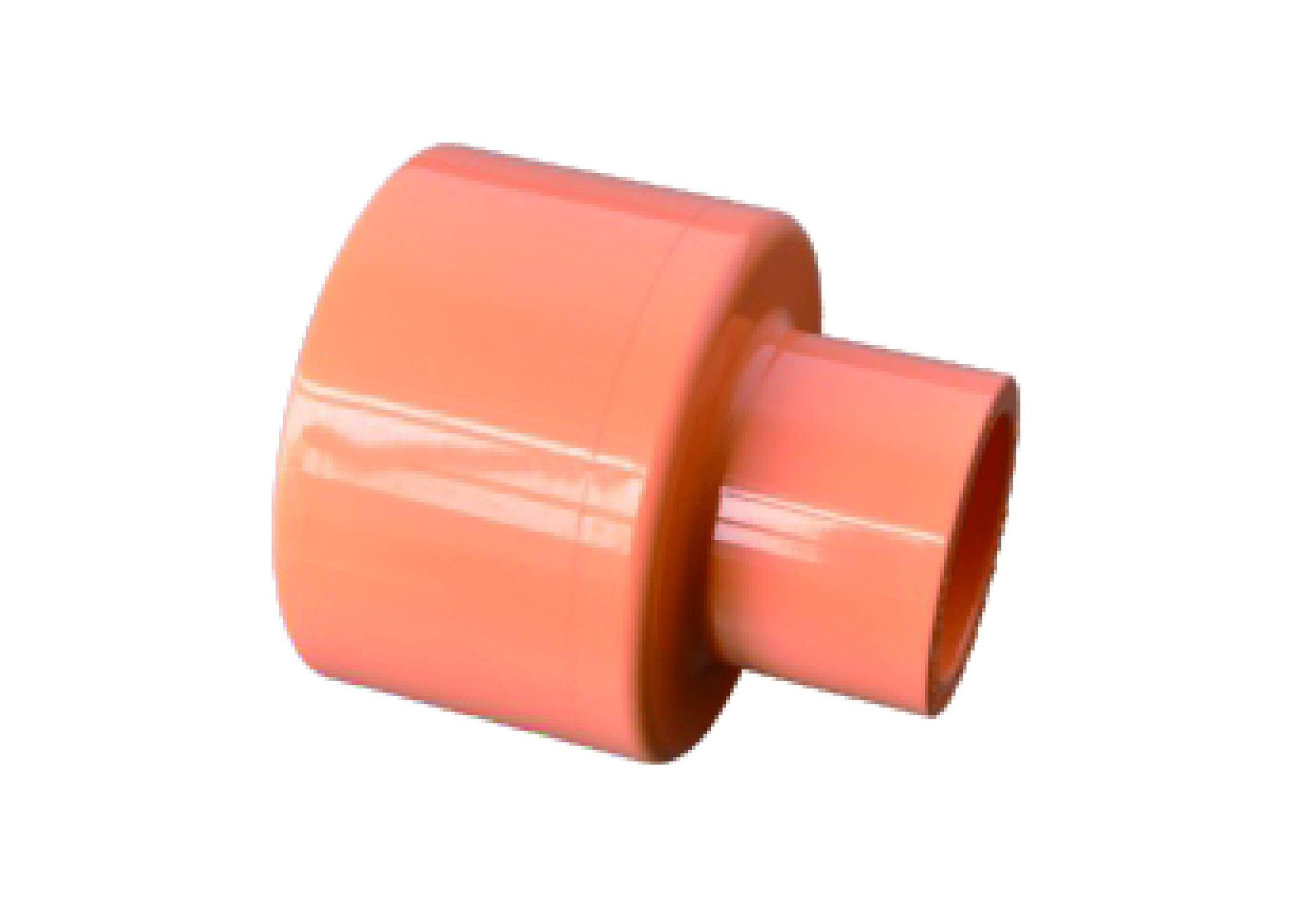

Khớp nối giảm thẳng là phụ kiện dùng để kết nối hai đoạn ống có đường kính khác nhau theo đường thẳng. Phụ kiện được sử dụng trong nhiều hệ thống như khí nén, phun sương, cấp nước, thoát nước và các ứng dụng công nghiệp khác. Chức năng chính là nối ống, cho phép dòng chảy đi qua từ ống lớn sang ống nhỏ (hoặc ngược lại) một cách ổn định, đồng thời giảm thiểu rò rỉ và áp lực.
Bản vẽ kỹ thuật khớp nối giảm thẳng
Bảng thông số kỹ thuật
|
Quy cách phụ kiện ống |
SCH | D1 | d1 | d2 | D2 | d3 | d4 | A | I1 | I2 |
|
32×25 (1-1/4″×1″) |
80 | 53,4 | 42,2 | 42,04 | 44 | 33,66 | 33,3 | 4 | 35 | 32 |
|
40×32 (1-1/2″×1-1/4″) |
80 | 60 | 48,56 | 48,11 | 53,4 | 42,42 | 42 | 5 | 37 | 35 |
|
50×40 (2″×1-1/2″) |
80 | 73 | 60,63 | 60,17 | 60 | 48,56 | 48,11 | 6 | 44,8 | 33,7 |
|
65×50 (2 1/2×2″) |
80 | 89 | 73,38 | 72,9 | 73 | 60,63 | 60,17 | 15 | 47 | 42 |
|
80×65 (3″×2-1/2″) |
80 | 106 | 89,31 | 88,7 | 89 | 73,38 | 72,9 | 20 | 50 | 47 |
