Mô tả

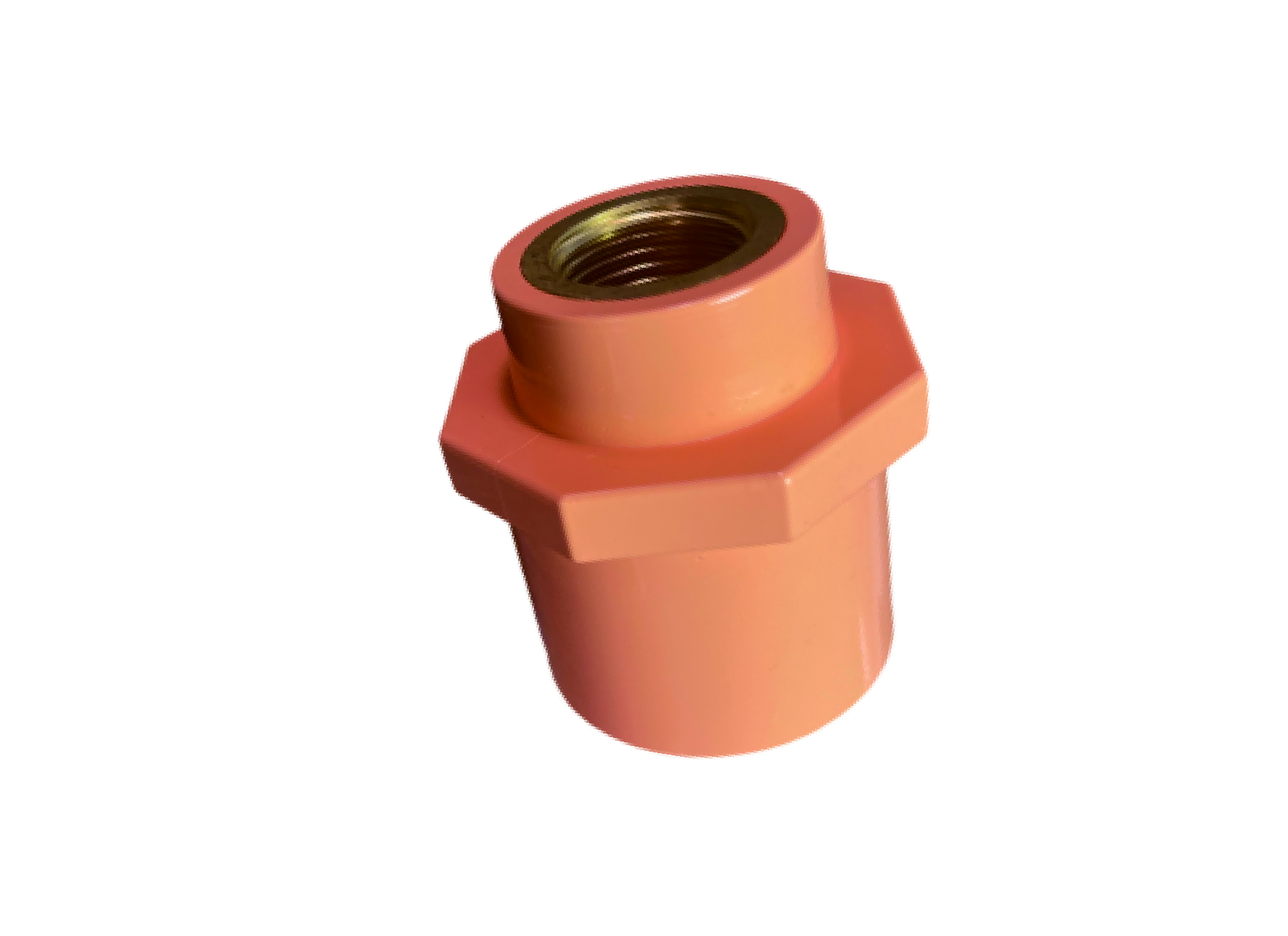

Khớp nối ren trong là một phụ kiện kết nối không thể thiếu trong hệ thống ống polyme (như PVC, uPVC). Chức năng của nó là làm cho kích thước ống khớp với các phụ kiện hoặc thiết bị có đầu ren ngoài. Phụ kiện này một đầu có ren được gia công bên trong và đi kèm với các cổng trơn để cố định bằng keo (solvent cement). Điều này không chỉ đảm bảo tính kín khít cơ học mà còn mang lại tính linh hoạt cao khi triển khai trong các ứng dụng như mạng lưới cấp nước và hệ thống ống luồn dây.
Bản vẽ kỹ thuật Khớp nối ren trong giảm kích thước
Bảng thông số kỹ thuật Khớp nối ren trong
|
Quy cách phụ kiện ống |
SCH | D0 | D | d1 | d2 | T | B | I |
| 25×PT25 (1″×PT1″) | 80 | 54,12 | 44,06 | 33,66 | 33,27 | PT1″ | 50 | 32 |
|
32×PT32 (1-1/4″×PT1-1/4″) |
80 | 64 | 54 | 42,42 | 42,04 | PT1-1/4″ | 60 | 35 |
|
40×PT40 (1-1/2″×PT1-1/2″) |
80 | 73,5 | 60 | 48,56 | 48,11 | PT1-1/2″ | 70 | 38 |
