Mô tả

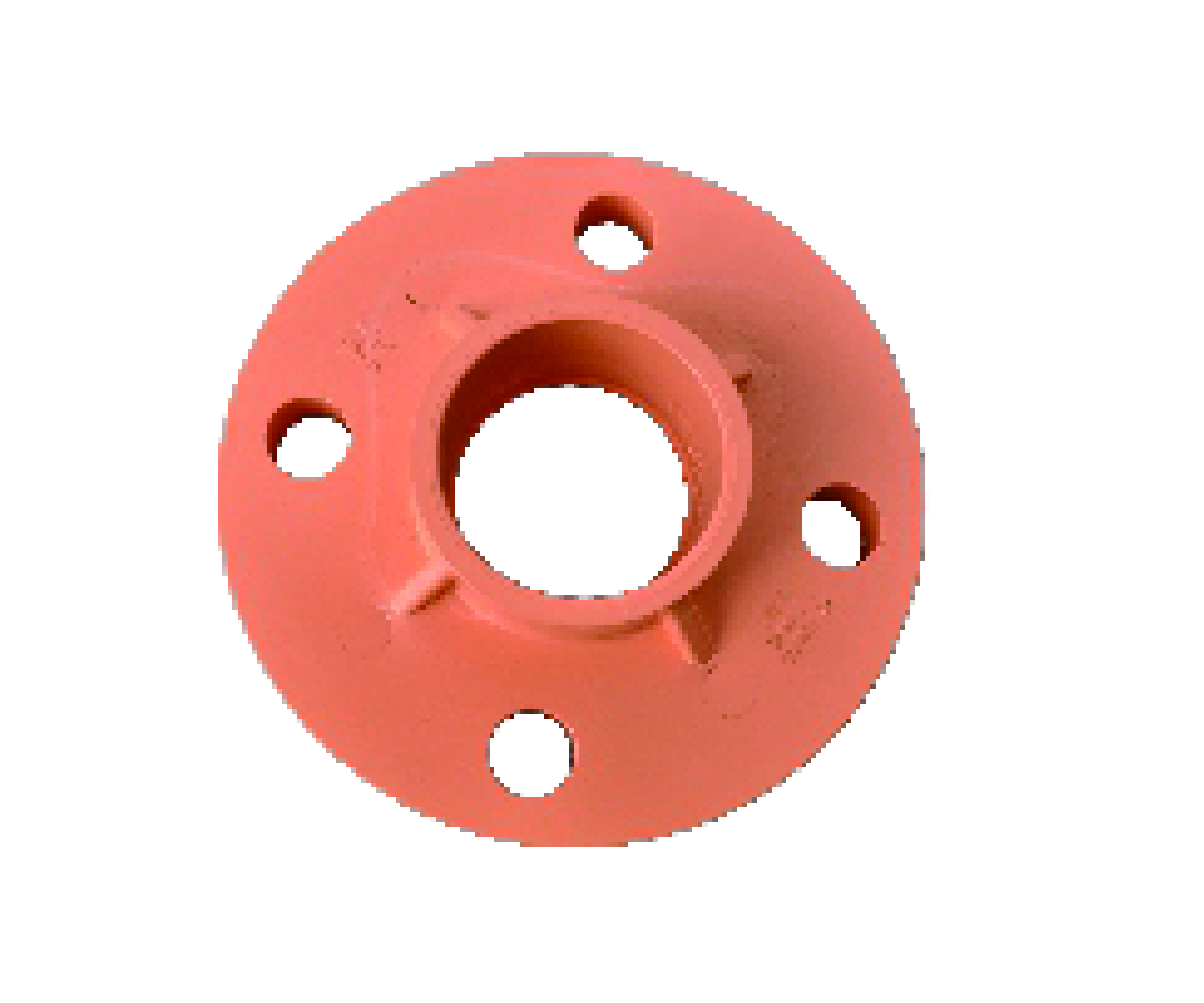

Mặt bích (flange) là phụ kiện hình tròn, có các lỗ bắt bu-lông để kết nối hai đường ống, van, hoặc thiết bị lại với nhau, hoặc để bịt kín một đầu ống. Chúng được sử dụng trong nhiều hệ thống công nghiệp như cấp thoát nước, dầu khí, hóa chất để đảm bảo độ kín và tạo điều kiện dễ dàng tháo lắp khi cần bảo trì, sửa chữa. Mặt bích thường được làm từ các vật liệu như thép, inox, nhựa, gang và có nhiều loại khác nhau tùy thuộc vào tiêu chuẩn và ứng dụng cụ thể.
Bản vẽ kỹ thuật – Mặt bích
Bản vẽ kỹ thuật – mặt bích
Bảng thông số kỹ thuật – Mặt bích
|
Quy cách phụ kiện ống |
SCH | D0 | D1 | D2 | d1 | d2 | l | T | n | Φe |
| DN65 (2-1/2”) | 80 | 185 | 140 | 92 | 73,38 | 72,85 | 70 | 22 | 4 | 18 |
| DN80 (3”) | 80 | 200 | 150 | 110 | 89,31 | 88,7 | 72 | 25 | 8 | 18 |
