Mô tả

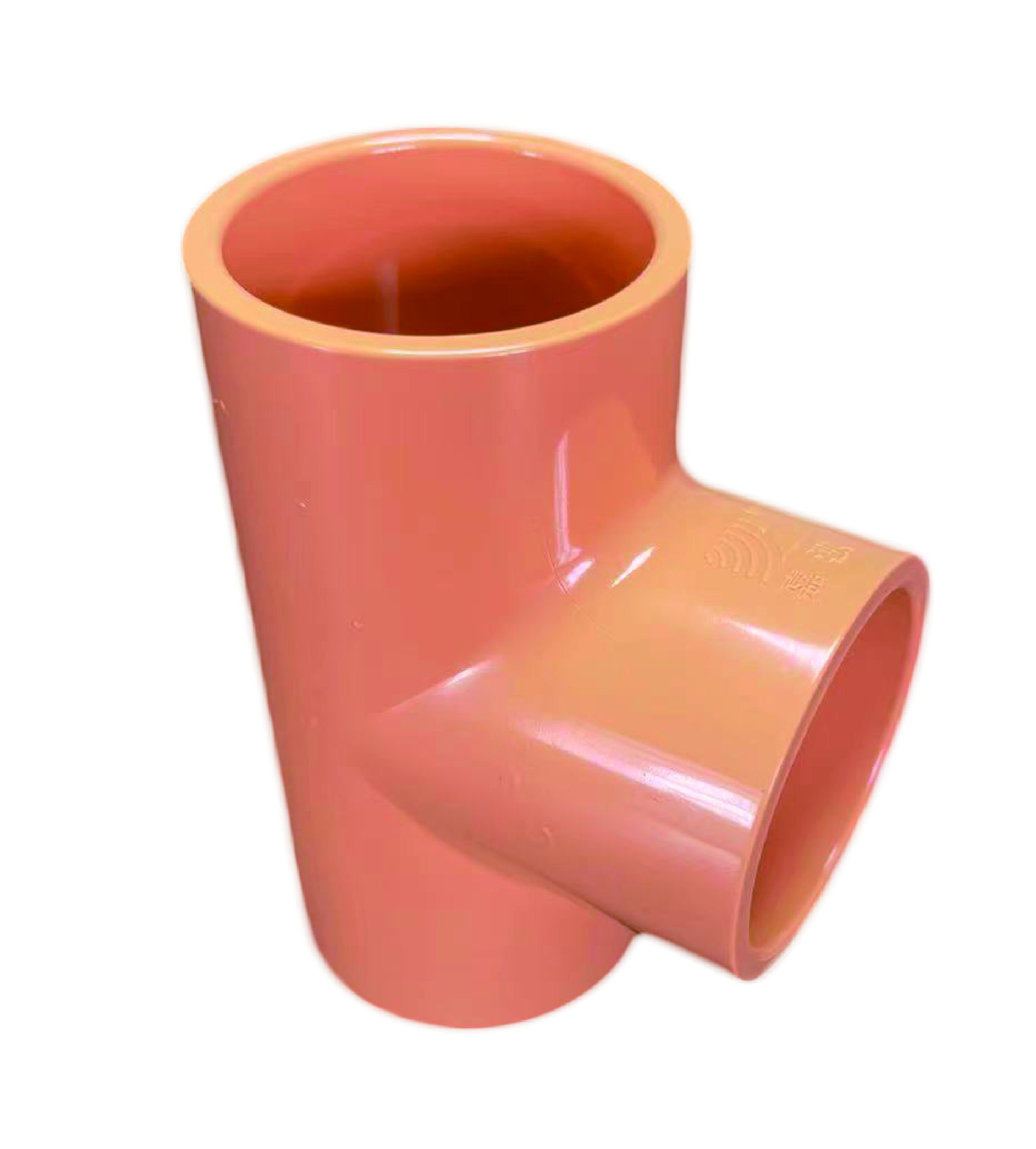

Tê đều, hay còn gọi là khớp nối phân nhánh chữ T, là một phụ kiện được sử dụng rộng rãi trong các hệ thống đường ống. Thiết kế cơ bản của nó là một khớp nối hình chữ T, cho phép tích hợp ba đầu ống có đường kính bằng nhau. Vai trò cốt lõi của tê đều là phân tách dòng chảy (lưu chất) thành ba ngả tại một góc vuông, đảm bảo sự phân phối lưu lượng ổn định và đồng nhất.
Bản vẽ kỹ thuật phụ kiện ống CPVC – Tê đều
Bảng thông số kỹ thuật Tê đều
|
Quy cách phụ kiện ống |
SCH | D | d1 | d2 | A | I |
| DN25 (1”) | 80 | 41,9 | 33,66 | 33,27 | 18 | 23 |
| DN32 (1-1/4”) | 80 | 50,42 | 42,42 | 42,04 | 23 | 27 |
| DN40 (1-1/2”) | 80 | 60 | 48,56 | 48,11 | 26 | 37 |
| DN50 (2”) | 80 | 73 | 60,63 | 60,17 | 32 | 42 |
| DN65 (2-1/2”) | 80 | 89 | 73,38 | 72,85 | 40 | 47 |
| DN80 (3”) | 80 | 106 | 89,3 | 88,7 | 48 | 50 |
